TxDOT mantiene los estándares de mapeo geoespacial y las mejores prácticas para garantizar la coherencia y la claridad en todos los productos de mapeo. El cumplimiento de estas pautas respalda el diseño uniforme, mejora la usabilidad y promueve una comunicación efectiva.

• 1 pt, borde gris neutro en el mapa

• Barra de cabecera TxDOT Primary Blue (Blue 50)
• Sin borde ni contorno en la barra de encabezado
• Título a la izquierda
• Subtítulo a la derecha
  • Los ejemplos incluyen subtítulos descriptivos, año, distrito, etc.
• IBM Plex Sans
  • Cuando IBM Plex Sans no esté disponible, utilice Verdana. Verdana es nativo de Windows y MacOS.
• Color de fuente blanco de TxDOT
• Sin decoraciones de texto (por ejemplo, negrita, cursiva, subrayado)
• Centrado verticalmente y espaciado uniformemente desde los márgenes


Para obtener orientación adicional sobre la paleta de colores oficial de TxDOT, consulte las Pautas de color en el Sistema de diseño digital.

• Barra de pie de página TxDOT Primary Blue (Blue 50)
• Sin borde ni contorno en la barra de pie de página
• Derechos de autor, TxDOT, distrito o división, fecha
• IBM Plex Sans
  • Cuando IBM Plex Sans no esté disponible, utilice Verdana. Verdana es nativo de Windows y MacOS.
• Logotipo blanco vertical actual de TxDOT
• Flecha de norte
  • Recomendado para mapas locales, regionales y distritales. Si el mapa representa todo el estado, no se requiere una flecha de norte.
• Color de fuente blanco de TxDOT
• Sin decoraciones de texto (por ejemplo, negrita, cursiva, subrayado)
• Centrado verticalmente y espaciado uniformemente desde los márgenes


• Cuando el mapa es un borrador – no se distribuirá ni se publicará – Usar un sello de borrador
• Color de fuente de advertencia de TxDOT (amarillo 50)

• Texto: "BORRADOR"
• Subtexto opcional: "SOLO PARA REVISIÓN"
• "FOUO" opcional solo para uso oficial – mapas de datos sensibles, confidenciales o regulados – rojo


• No use el título de "Leyenda". Si no puede decidir un título claro para una leyenda, es posible que no lo requiera en absoluto.
• 1 pt, borde gris neutro (coincide con el marco del mapa)
• TxDOT Fondo blanco
• Color de fuente TxDOT Gray 100
• Espaciado uniformemente desde los bordes del mapa
• Para una experiencia más limpia, opcionalmente no use borde ni fondo cuando la leyenda se coloque en un espacio despejado en el mapa, como en el océano.

• Puede incluir barra de escala, descargos de responsabilidad, descripciones u otra información relevante
  • Use incrementos de números enteros (por ejemplo, 1 milla, 5 millas, 30 millas)

• Use una barra de escala blanca sólida sin subdivisiones, con la etiqueta de unidades (por ejemplo, "Millas") colocada después de la barra
• Contorno TxDOT Gray 100 y color de fuente

• Verifique que la barra de escala no se superponga a otros elementos del mapa
• Asegúrese de que haya una barra de escala presente para cada recuadro de mapa en el que el recuadro utilice una escala diferente a la del marco de mapa principal

• 1 pt, borde gris neutro (coincide con el marco del mapa)
• TxDOT Fondo blanco
• Espaciado uniformemente desde los bordes del mapa
  • Cuando haya más de un recuadro, mantenga el mismo espaciado entre cada uno y apile hacia los bordes exteriores del panel del mapa.

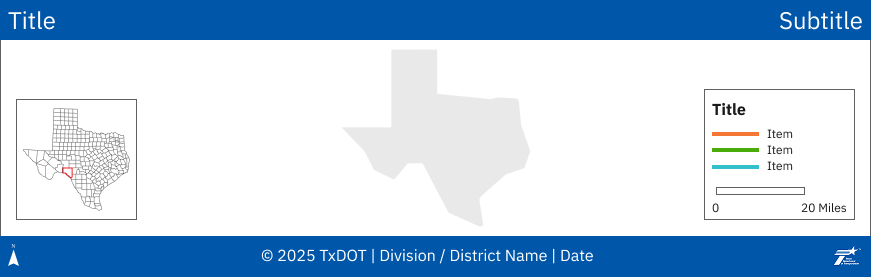

• Mapa de localización
  • Estado de Texas
    • No hay estados circundantes
    • Use el límite gris neutral del condado o distrito para el contexto
    • Esquema del área de interés en TxDOT Red 50
    • Sin barra de escala, flecha de norte o título
• Título del recuadro del mapa y barra de escala
  • Utilice una barra de escala solo cuando la escala del recuadro no coincida con la escala del mapa principal y otros recuadros.
  • Fuente gris neutra y barra de escala de grises a juego

• Al simbolizar las capas de mapa que son el foco del mapa – a diferencia de las entidades de fondo/mapa base – Esfuércese por utilizar paletas de colores estéticamente agradables y de aspecto moderno. Para características simples y / o mapas simples sin mucha complejidad, pruebe algunos de los colores de visualización de datos de TxDOT.

¿Tiene datos, mapas o aplicaciones que deben compartirse con el público? Los empleados o contratistas que crean mapas para el público son responsables de garantizar que se sigan todas las pautas.

Los metadatos son datos sobre datos. Es posible que no lo vea inmediatamente al abrir un mapa o agregar una capa, pero es importante para comprender el significado del elemento. A continuación se muestra un resumen de los metadatos que se deben rellenar para todos los elementos de ArcGIS Online y Create Portal. Para obtener una lista completa de los metadatos necesarios, consulte el siguiente enlace.

• Un título descriptivo
• Un breve resumen de artículos
• Una miniatura para ayudar a los usuarios a visualizar el producto
• Una descripción que amplía el quién, qué, cuándo, dónde y por qué del artículo
• Una sección completa de Términos de uso
• Asigne las categorías y etiquetas aplicables para facilitar a los usuarios la búsqueda de estos datos
• Créditos


TxDOT tiene plantillas de ArcGIS Pro preconfiguradas para ayudar a iniciar rápidamente nuevos proyectos SIG con una marca de TxDOT coherente, incluidos los diseños.

¿Es usted un consultor o contratista que va a crear contenido de ArcGIS Online para TxDOT? La Guía complementaria de integración de datos SIG le guía a través de:

• Solicitar acceso a la cuenta de TxDOT
• Solicitar una cuenta GIS
• Solicitud de capacitación en SIG


Este documento proporciona orientación para la creación, entrega y utilización de datos y productos geoespaciales dentro de TxDOT. El cumplimiento de estos estándares garantiza la coherencia, la calidad y la interoperabilidad de los datos, lo que respalda la entrega eficiente de datos y productos GIS.
