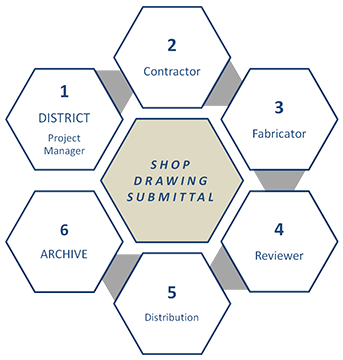

Ciclo de presentación de planos de taller

Como se indica en el Libro de Especificaciones Estándar de 2014, Artículo 5.2, Control del Trabajo, los planos de taller deben presentarse electrónicamente de acuerdo con la Guía para la Presentación de Planos de Taller Electrónico.

Las presentaciones de elementos estructurales deben identificarse mediante:

• CCSJ
• Condado
• Artículo
• Remitente

Identifique cada envío utilizando un número de envío secuencial que sea identificable por artículo. Como mejor práctica, todas las presentaciones enviadas a TxDOT para su revisión y/o aprobación, requieren identificación oficial en la línea de asunto del correo electrónico y como el nombre del archivo de presentación. Las presentaciones que carezcan de esta información pueden devolverse como presentaciones no válidas.

La tabla de elementos estructurales y procesos de construcciónenumera los elementos que requieren presentación y/o aprobación.

Las reglas de la Junta de Ingenieros Profesionales de Texas dicen:

• Cualquier hoja de dibujo de taller que contenga información de diseño estructural que se aparte de los valores de diseño del plan del contrato debe estar sellada, firmada y fechada por un ingeniero registrado en el estado de Texas.
• Los diseños opcionales son aquellos formalmente permitidos por TxDOT y generalmente proponen valores de diseño que varían de los diseños del plan del contrato y, por lo tanto, caen bajo este fallo.
• Los diseños alternativos son nuevas propuestas de diseño que no se muestran como una opción en los planos del proyecto. Los diseños alternativos requieren más atención por parte del personal de TxDOT y deben ser aprobados antes de proceder con las presentaciones de planos de taller.

Antes de enviar los planos de taller para su revisión, verifique lo siguiente:

• Cada componente del puente debe estar referenciado a un diseño de ubicación con una marca de orientación para la colocación y la revisión.
• Cada dibujo debe tener suficiente información para la correcta fabricación e inspección sin referencia a ningún dibujo estándar.
• El Libro de Especificaciones Estándar 2014 requiere que cada dibujo se identifique mostrando el CCSJ, el condado, el distrito, la carretera y el contratista. Se recomienda seguir el formato de título de página que se muestra en los planos del proyecto. Consulte el punto 4.1.1 de la especificación. para ver una lista completa de los requisitos del cuadro de rotulación.
• Cada dibujo debe ser legible a escala completa en un monitor sin acercar (es decir, 1 pulgada de ancho en una hoja de 11x17 pulgadas es 1 pulgada en el monitor).
• Los detallistas deben usar prácticas de dibujo similares a las utilizadas en los dibujos estándar de TxDOT. Las fuentes no deben ser más pequeñas que las utilizadas en los dibujos estándar de TxDOT.
• Los dibujos, que no sean hojas de datos de fabricación, deben ser líneas negras sobre fondo blanco.
• La primera hoja de cálculos de diseño opcionales y todas las hojas de detalles de planos de taller afectadas deben estar selladas, firmadas y fechadas por un ingeniero registrado en el estado de Texas.

• Destila los dibujos en un PDF de 11x17 pulgadas en un diseño horizontal listo para leer.
• Asigne un nombre al archivo para su manejo en los archivos de TxDOT utilizando el CSSJ seguido de condado, artículo, fabricante, número de presentación y número de revisión.
  • Ejemplo: 1234-12-123 Tarrant Tx28 ACE 1 Rev 1 (usando espacios como se muestra)
• Adjunte el archivo de presentación, incluido el diseño opcional cuando corresponda, a un correo electrónico cuya línea de asunto coincida con el nombre de archivo del PDF de presentación.
• Formatee el cuerpo del correo electrónico según la Guía para la presentación de planos de tienda electrónica, figura A-1.
• Incluya el nombre y el número de teléfono del punto de contacto del fabricante para que el revisor lo utilice para resolver problemas asociados con la presentación.
• Incluya la dirección de correo electrónico del contratista.
• Al enviar a cualquier entidad que no sea del distrito, incluya la dirección de presentación de planos de taller del distrito que se encuentra en: Contactos y presentación de planos de taller de TxDOT.

Los elementos revisados por la División de Puentes se muestran en la Tabla de Elementos Estructurales y Procesos de Construcción. Muchos artículos no requieren aprobación oficial y tienen notas de instrucciones especiales, como se muestra en la tabla. Esta tabla proporciona una guía por elemento para ayudar a determinar qué nivel de revisión se requiere.

Envíe todas las presentaciones de planos de taller elegibles directamente a la oficina de revisión. El revisor responde al correo electrónico original para acusar recibo de la presentación, lo que también alerta al contratista del estado de la presentación con fines de planificación y seguimiento. Es recomendable enviar una copia al ingeniero de área o al gerente del proyecto. Busque al ingeniero de área en la ubicación apropiada del distrito.

Crítico

El revisor verifica que la presentación cumple con los requisitos que se muestran en los planos del contrato y cumple con las especificaciones de TxDOT. El revisor utiliza las herramientas de marcado que se encuentran en Adobe Acrobat Pro para realizar anotaciones en el archivo de dibujo.

Las anotaciones deben hacerse en rojo y no deben oscurecer ninguna información. Los archivos de dibujo final requieren una actualización de estado y se agregarán como una extensión al nombre del archivo de dibujo agregando AP, AX o RC según el estado final de la revisión.

• AP = aprobado
• AX = aprobado, excepto según se indique
• RC = devuelto para corrección

Ejemplo:1234-12-123 Tarrant Tx28 ACE 1 Rev 1 AP (usando espacios como se muestra)

Nunca devuelva un envío aprobado marcado con una pregunta. Resuelva todas las preguntas en el proceso de revisión antes de la distribución de la aprobación final.

Responder al correo electrónico original recibido con el archivo adjunto de presentación es el método utilizado para distribuir la revisión del dibujo de taller, ya sea que el estado final de la presentación se apruebe o se devuelva para su corrección. Si se aprueba la presentación, incluya la dirección de correo electrónico de Dibujo de Taller de la División de Construcción. Vea la página 3 de los Contactos y Presentación de Sorteos de la Tienda de TxDOTpara obtener la dirección completa.

No devuelva dibujos aprobados con anotaciones con signos de interrogación. Resuelva todos los problemas antes de aprobar. Los artículos no se pueden fabricar a partir de dibujos que tengan preguntas sin respuesta.

Cada distrito tiene una dirección de correo electrónico y un contacto asociado con la revisión de planos del taller, los contactos y la presentación de planos del taller de TxDOT. Cada presentación que no sea revisada por el distrito debe tener la dirección dedicada del distrito y la dirección de correo electrónico del contratista en el campo cc: del correo electrónico de presentación.

Requisitos y procedimientos para diseños de postes de iluminación opcionales y no estándar y planos de taller

Pregunta: ¿Cómo puedo saber quién es el revisor?
Respuesta: El contratista recibe el nombre y la dirección de correo electrónico del director del proyecto y puede pasar esta información a los fabricantes seleccionados para el proyecto. Normalmente, el ingeniero de registro (ingeniero de diseño) es el revisor; sin embargo, la División de Puentes revisa los puentes diseñados utilizando estándares de puentes no modificados.

Pregunta: ¿Por qué no puedo poner mi número de correo en el asunto o en el nombre del archivo de la presentación?
Respuesta: Organización y seguimiento. Utilizamos la información asignada al proyecto para localizar, reenviar, guardar y otras actividades. Las presentaciones perdidas se producen porque carecen de características de identificación. Muchos usuarios participan en las entregas después de que el revisor haya terminado. La oficina de área los usa para ayudar en la construcción y preparación de archivos as-built, la División de Construcción los usa para mantener sus registros y comunicarse con los inspectores y el contratista los usa para construir el puente.

Pregunta: ¿Por qué no enviamos nuestras presentaciones a los contratistas ya que saben quién es el revisor?
Respuesta: Principalmente porque TxDOT trabaja con el fabricante para acelerar la presentación y facilitar la programación de la producción. La mejor manera en que podemos ayudar a garantizar que eso suceda es asegurarnos de que los dibujos aprobados se devuelvan directamente al fabricante.

• Dibujo de la tienda – Hoja de detalles de fabricación preparada por los fabricantes para su taller de fabricación para usar en la fabricación de componentes de puentes de acuerdo con los planes del contrato y las especificaciones y normas aplicables de TxDOT. Se compila un conjunto de dibujos y se presenta para su aprobación antes de la fabricación. Por lo general, el ingeniero de registro revisa los planos del taller. Los planos de taller pasan a formar parte de los planos as-built de la estructura completa.
• Dibujo de trabajo – Hoja de detalle de encofrado preparada para o por el contratista para trabajos de encofrado, falsos trabajos, apuntalamientos o montajes. El trabajo detallado no requiere revisión por parte del ingeniero registrado. Sin embargo, un ingeniero profesional debe firmar y sellar estos planos. Se requiere presentación, pero no se requiere aprobación.
• Ingeniero – Representante autorizado del director ejecutivo de TxDOT. Para las presentaciones de planos de taller o de trabajo, el ingeniero suele ser el ingeniero de área o el ingeniero de puentes de distrito.
• Ingeniero de Registro – El ingeniero de diseño que sella y firma los planos del puente. El ingeniero de registro es un ingeniero de puentes del distrito, de la División de Puentes o un consultor. El ingeniero de registro suele ser el revisor de las presentaciones de planos de taller.
• Estándar de puente modificado (MOD) – Estos son elementos detallados en los planos estándar de TxDOT que han sido modificados por un ingeniero de diseño. Se distinguen por una etiqueta (MOD) en el bloque de título y están sujetos a los requisitos para la presentación y revisión de dibujos de taller por parte del ingeniero de registro.
• Diseño alternativo (Alt DSN) – Los diseños alternativos prefabricados para alcantarillas de caja, cajas de conexiones y elementos de alcantarilla/entrada y cualquier cálculo requerido generalmente se envían al ingeniero para su aprobación. Estos artículos son sellados por el ingeniero del fabricante y no pasan por la revisión habitual del plan de taller. Aunque comúnmente son revisadas por los distritos de TxDOT, estas presentaciones también son revisadas por la sección de diseño de puentes a solicitud del ingeniero.
